Široká nabídka vnitřních jednotek a kombinace výkonů umožňuje variabilní použití pro různé řešení. Vnitřní jednotky lze kombinovat podle požadovaného designu a výkonu. Celkový výkon systému poskytuje výkonový rozsah v rozmezí 1 kW až 8 kW. Výrobní řada monozone je navržena pro provoz v režimu chlazení do -10 °C a pro provoz v režimu tepelného čerpadla do -15 °C. Autorestart systému do původního provozního nastavení po výpadku el. napájení. Všechny vnitřní jednotky lze vzájemně propojit s centrálním ovládáním H-LINK pro řízení činnosti.

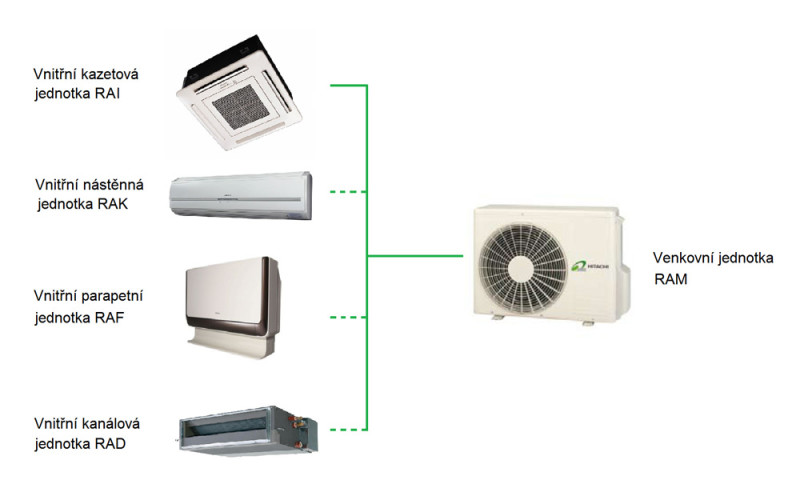

Klimatizace Hitachi Brno, Monozone – klimatizační systém
Typy vnitřních klimatizačních jednotek HITACHI
Vnitřní jednotky mohou být v různém konstrukčním provedení podle zamýšlené instalace.
- Nástěnné provedení – instalace na stěnu pod strop.
- Parapetní provedení – instalace pod okno, na podlahu).
- Kanálové provedení – určené do vzduchotechnického potrubí).
- Kazetové provedení s výfukem do čtyř stran – instalace do podhledu, mezistropu.

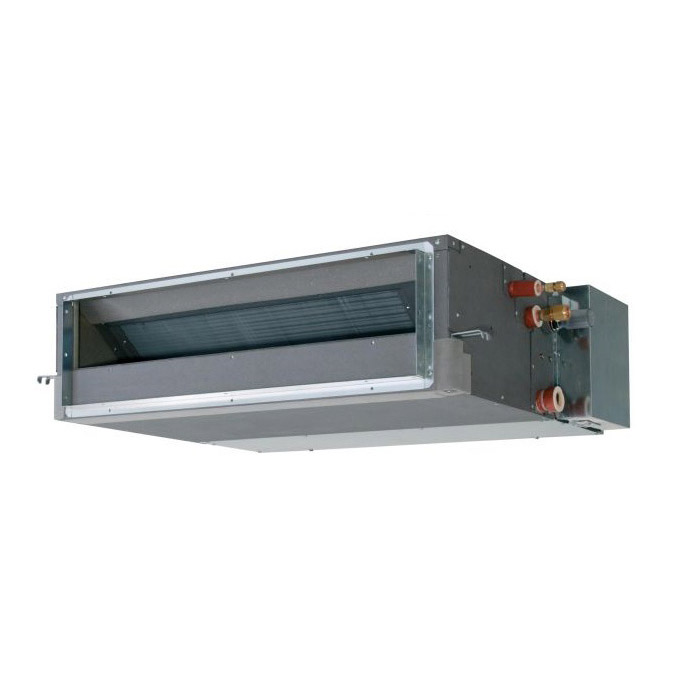

RAD jednotka
RAD jednotka je určená pro instalaci do vzduchotechnického potrubí. Mezistropní vzduchotechnická jednotka RAD je vybavena výkonným radiálním ventilátorem, na který je možné připojit vzduchotechnické potrubí s délkou 4m. Systém je možné provozovat jak v režimu chlazení, tak v režimu tepelného čerpadla. Vnitřní jednotka obsahuje vestavěné čerpadlo kondenzátu. Jednotka je vybavena kabelovým ovladačem.
Technická specifikace
Autorestart, diagnostika, bezdrátové ovládání s denním programem 24 hod. Vzduchový filtr ve standardu. Vzduchový přívod lze volit zepředu nebo spodem. Zabudované čerpadlo kondenzátu. Volitelné příslušenství – kabelové dálkové ovládání s denním programem 12 hod., týdenní programátor. H-Link komunikace s jinými zařízeními.
| Model vnitřní jednotky (VJ) | RAD-18NH7A | RAD-25NH7A | RAD-35NH7A | RAD-50NH7A | |
| Chladicí výkon (rozsah) | kW | 1,8 (0,9~2,5) | 2,5 (0,9~3,0) | 3,5 (0,9~4,0) | 5,0 (0,9~5,6) |
| Topný výkon (rozsah) | kW | 2,5 (0,9~3,2) | 3,5 (0,9~5,0) | 4,8 (0,9~6,6) | 6,0 (0,9~7,5) |
| El. připojení | DC 35V k venkovní jednotce, 3 vodiče | ||||
| Rozměry (vxšxh) | mm | 235x750x306 | 235x750x306 | 235x750x306 | 235x750x306 |
| Rozměry VJ vč. obalu | mm | 594x806x400 | 594x806x400 | 594x806x400 | 594x806x400 |
| Hmotnost VJ vč. obalu | kg | 23 | 23 | 23 | 23 |
| Hladina akust. tlaku | High – Medium – Low – Super Low (měřeno 1,5 m pod jednotkou) | ||||
| – chlazení | dB(A) | 36-34-31-29 | 36-34-31-29 | 36-34-31-29 | 38-35-32-29 |
| – topení | dB(A) | 37-33-30-27 | 37-33-30-27 | 37-33-30-27 | 38-35-32-29 |
| Množství vzduchu (chlazení) | m³/min | 8,2-7,3-6,2-5,5 | 8,2-7,3-6,2-5,5 | 8,5-7,6-6,2-5,5 | 8,5-7,6-6,2-5,5 |
| Množství vzduchu (topení) | m³/min | 9,2-7,5-6,2-5,5 | 9,2-7,5-6,2-5,5 | 9,3-7,6-6,2-5,5 | 9,3-7,6-6,2-5,5 |
| Chladivo | Chladivo R-410A (Expanzní ventil ve venkovní jednotce) | ||||
| Potrubí kapalina (pertlový spoj) | mm(˝) | 6,35(1/4) | |||
| Potrubí plyn (pertlový spoj) | mm(˝) | 9,52(3/8) | 12,7(1/2) | ||

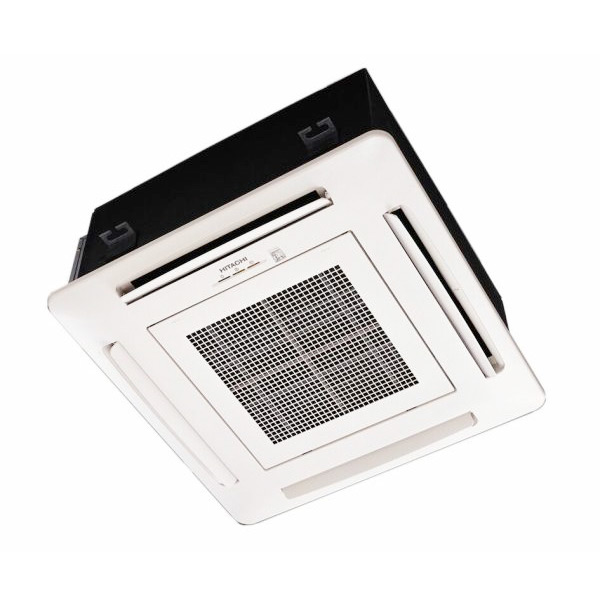

RAI jednotka
RAI jednotka je určená pro instalaci do mezistropních prostorů. Vnitřní klimatizační jednotka RAI s výfukem do čtyř stran určená pro instalaci do mezistropních prostorů a stropních podhledů o standardních rozměrech 600 x 600 mm. S celkovou zástavbovou výškou pouze 295 mm a váhou 17 kg je možné jednotku instalovat do poměrně nízkých podhledů. Systém je možné provozovat jak v režimu chlazení, tak v režimu tepelného čerpadla. Vnitřní jednotka obsahuje vestavěné čerpadlo kondenzátu. Jednotka je standardně vybavena IR-přijímačem a IR ovladačem.
Technická specifikace
H-Link komunikace, autorestart, diagnostika, bezdrátové ovládání s 24-hod. programem. Volitelné příslušenství – kabelové dálkové ovládání s 12-hodinovým nebo týdenním programem.
| Vnitřní jednotka (VJ) | RAI-25NH5A | RAI-35NH5A | RAI-50NH5A | |
| Venkovní jednotka (VKJ) | RAC-25NH5 | RAC-35NH5 | RAC-50NH5 | |
| Chladicí výkon (rozsah) | kW | 2,5 (0,9~3,0) | 3,5 (0,9~4,0) | 5,0 (0,9~5,2) |
| Topný výkon (rozsah) | kW | 3,5 (0,9~5,0) | 4,8 (0,9~6,6) | 6,5 (0,9~8,1) |
| El. připojení | V/Ph/Hz | 230/1/50 k venkovní jednotce | ||
| Příkon (chlazení/topení) | kW | 0,695 / 0,940 | 1,100 / 1,360 | 1,990 / 2,160 |
| EER / COP | – | 3,60 / 3,72 | 3,18 / 3,53 | 2,51 / 3,01 |
| Jmenovitý proud (chlazení) | A | 3,20 / 3,05 | 5,05 / 4,85 | 9,15 / 8,70 |
| Jmenovitý proud (topení) | A | 4,35 / 4,15 | 6,30 / 6,00 | 10,0 / 9,60 |
| El. jištění (doporučeno) | A | 16 | 16 | 16 |
| Venkovní jednotka | barevné provedení – béžová (5Y 7/2) | |||
| Rozměry VKJ (vxšxh) | mm | 570 x 750 x 280 | 570 x 750 x 280 | 650 x 850 x 298 |
| Rozměry VKJ vč. obalu | mm | 633 x 905 x 394 | 633 x 905 x 394 | 698 x 1008 x 394 |
| Hmotnost VKJ vč. obalu | kg | 38(43 ) | 38(43) | 45(50) |
| Hladina akust. tlaku venku (chlazení/topení) | dB(A) | 46 / 46 | 47 / 49 | 50 / 52 |
| Množství vzduchu (chlazení/topení) | m³/min | 27 / 27 | 27 / 27 | 36 / 36 |
| Rozsah venkovních provozních teplot | °C | Chlazení: -10°C ~ +43°C, Topení : -15°C ~ +21°C | ||
| El. propojení VJ a VKJ | (35V DC), 3 x 2mm² | |||
| Rozměry VJ (vxšxh) | mm | 285 x 580 x 580 | 285 x 580 x 580 | 285 x 580 x 580 |
| Rozměry VJ vč. obalu | mm | 395 x 760 x 706 | 395 x 760 x 706 | 395 x 760 x 706 |
| Hmotnost VJ vč. obalu | kg | 20(25) | 20(25) | 20(25) |
| Hladina akust. tlaku VJ | Super low – Low – Medium – High | |||
| Chlazení | dB(A) | 25-29-32-35 | 26-29-34-39 | 29-32-35-43 |
| Topení | dB(A) | 27-30-33-36 | 29-32-36-40 | 30-32-36-43 |
| Množství vzduchu VJ | m³/min | 8,5-7,0-5,8-5,5 | 10,8-8,0-5,8-5,5 | 12,0-8,0-5,8-5,5 |
| Chladivo | Chladivo R-410A (Expanzní ventil ve venkovní jednotce) | |||
| Kompresor | DC Twin Rotary | |||
| Maximální délka potrubí celkem | m | 20 | ||
| Maximální převýšení | m | 10 | ||
| ø potrubí kapalina (pertlový spoj) | mm(„) | 6,35 (1/4″) | ||
| ø potrubí plyn (pertlový spoj) | mm(„) | 9,52 (3/8″) | 9,52 (3/8″) | 12,7 (1/2″) |
| 4-cestný distribuční panel vzduchu | RAI-ECPM | |||
| Rozměry (vxšxh) | mm | 32 x 650 x 650, včetně obalu 124 x 710 x 710 | ||
| Hmotnost | kg | 4, včetně obalu 5 | ||
RAK standard
RAK standard je nástěnná jednotka navržena pro snadnou instalaci. Kónický tvar tělesa ventilátoru zajišťuje vysoký průtok vzduch s minimálními ztrátami, nižší hlučností a větším přenášeným výkonem. Jednotka je standardně vybavena IR-přijímačem a IR ovladačem, je však možné použít i kabelový ovladač.

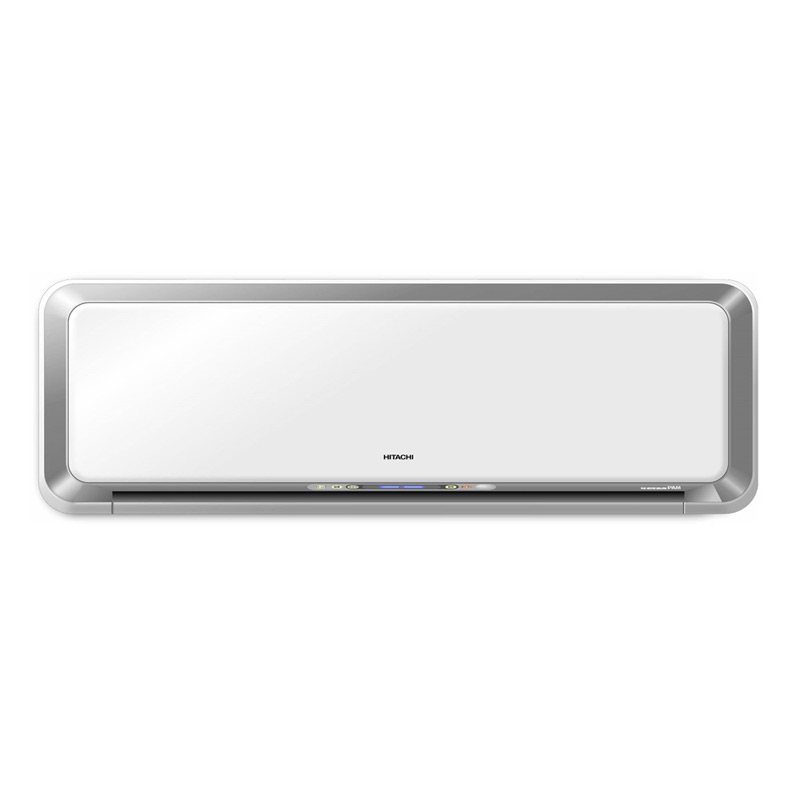

RAK Cut-out
RAK Cut-Out je nástěnná jednotka navržena pro maximální výkon a nízkou hlučnost s několikanásobně zalomeným výměníkem. Jednotka je standardně vybavena IR-přijímačem a IR ovladačem.
Technická specifikace
Autorestart, diagnostika, bezdrátové ovládání s denním programem 24 hod. Proti bakteriím povrchově upravený tangenciální ventilátor. Volitelné příslušenství – kabelové dálkové ovládání s denním 12 hod. nebo týdenním programem. H-Link komunikace s ostatními zařízeními. Dodávají se v barvě čokoládová/béžová (B) a bílá/stříbrná (W).
| Model vnitřní jednotky (VJ) | RAK-18QH8 | RAK-25QH8 | RAK-35QH8 | RAK-50QH8 | |
| Chladicí výkon (rozsah) | kW | 2,0 (0,9~2,5) | 2,5 (0,9~3,0) | 3,5 (0,9~4,0) | 5,0 (0,9~5,2) |
| Topný výkon (rozsah) | kW | 2,5 (0,9~3,2) | 3,5 (0,9~5,0) | 4,8 (0,9~6,6) | 6,5 (0,9~8,1) |
| El. připojení | DC 35V k VKJ, 3 vodiče | ||||
| Rozměry VJ (vxšxh) | mm | 290x780x198 | 250x780x220 | 250x780x220 | 250x780x220 |
| Rozměry VJ vč. obalu | mm | 295x850x355 | 280x830x330 | 280x830x330 | 280x830x330 |
| Hmotnost VJ vč. obalu | kg | 11 | 12 | 12 | 12 |
| Hladina akust. tlaku VJ | High – Medium – Low – Super Low (měřeno 1m před jednotkou) | ||||
| – chlazení | dB(A) | 35-32-26-20 | 37-32-26-20 | 39-35-29-22 | 47-39-31-275 |
| – topení | dB(A) | 36-33-27-23 | 39-33-27-23 | 41-35-30-22 | 48-39-31-25 |
| Množství vzduchu VJ (chlazení) | m³/min | 7,5-5,5-4,5-3,0 | 7,5-6,2-4,5-3,5 | 8,7-7,0-5,6-4,6 | 11,5-9,2-6,8-4,8 |
| Množství vzduchu VJ (topení) | m³/min | 7,5-5,5-4,5-3,0 | 9,5-7,0-5,3-3,3 | 10,3-8,5-6,6-4,4 | 13,0-9,6-7,3-4,8 |
| Chladivo | Chladivo R-410A (Expanzní ventil ve VKJ) | ||||
| ø potrubí kapalina (pertlový spoj) | mm(„) | 6,35 (1/4″) | |||
| ø potrubí plyn (pertlový spoj) | mm(„) | 9,52 (3/8″) | 12,7 (1/2″) | ||

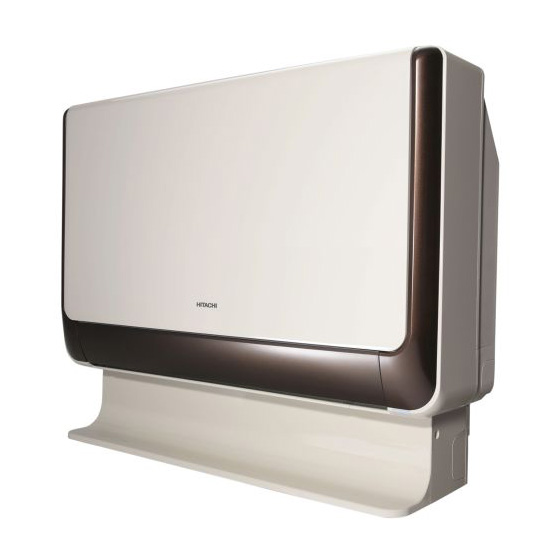

RAF kompaktní standardní parapetní jednotka jednotka
RAF je kompaktní standardní parapetní jednotka, vyznačuje se několikanásobně zalomeným výměníkem v inovovaném stylu pro mnohem efektivnější energetickou účinnost a vysoké COP. Klimatizační jednotka je navíc extrémně tichá. Jednotka je standardně vybavena IR-přijímačem a IR ovladačem.
Technická specifikace
Autorestart, diagnostika, bezdrátové ovládání s denním programem 24 hod. Volitelné příslušenství – kabelové dálkové ovládání s 12-hodinovým nebo týdenním programem. H-Link komunikace s ostatními zařízeními. Dodávají se v barvě čokoládová/béžová a bílá/stříbrná. Lze je instalovat s podstavcem nebo bez podstavce na zeď.
| Model vnitřní jednotky (VJ) | RAF-25QH8 | RAF-35QH8 | RAF-50QH8 | |
| Chladicí výkon (rozsah) | kW | 2,5 (0,9~3,0) | 3,5 (0,9~4,0) | 5,0 (0,9~5,2) |
| Topný výkon (rozsah) | kW | 3,5 (0,9~5,0) | 4,8 (0,9~6,6) | 6,5 (0,9~8,1) |
| El. připojení | DC 35V k venkovní jednotce, 3 vodiče | |||
| Rozměry VJ (vxšxh) | mm | 590x750x215 | 590x750x215 | 590x750x215 |
| Rozměry VJ vč. obalu | mm | 646x800x286 | 646x800x286 | 646x800x286 |
| Hmotnost VJ vč. obalu | kg | 15(17) | 15(17) | 15(17) |
| Hladina akust. tlaku VJ | High – Medium – Low – Super Low (měřeno 1m před výdechovou mřížkou v polovině výšky jednotky) | |||
| – chlazení | dB(A) | 38-31-26-20 | 40-31-26-20 | 44-36-29-22 |
| – topení | dB(A) | 38-32-26-20 | 29-32-26-40 | 45-36-30-22 |
| Množství vzduchu VJ (chlazení) | m³/min | 9,5-8,0-6,0-4,5 | 11,4-8,5-6,5-4,5 | 12,5-9,0-7,5-5,0 |
| Množství vzduchu VJ (topení) | m³/min | 10,5-9,0-6,8-5,0 | 11,5-9,0-7,0-5,0 | 13,0-10,0-8,0-6,5 |
| Chladivo | R-410A (Expanzní ventil ve VKJ) | |||
| Potrubí kapalina (pertlový spoj) | mm(„) | 6,35(1/4) | ||
| Potrubí plyn (pertlový spoj) | mm(„) | 9,52(3/8) | 12,7(1/2) | |

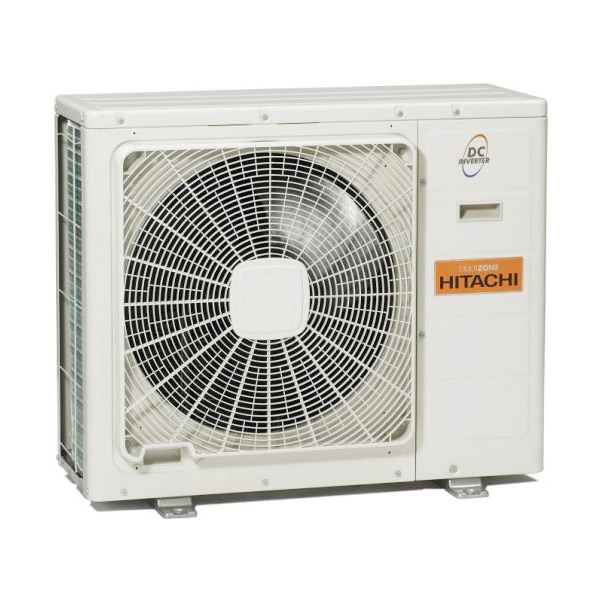

Venkovní jednotka
Malá kompaktní venkovní jednotka, které se vyznačuje vysokou efektivitou provozu a nízkou spotřebou el. energie díky aplikaci invertorové technologie PAM pro řízení pohonů kompresorů a ventilátorů s DC motory na stejnosměrný proud. Tato technologie spolu s DC Twin Rotary invertorovými kompresory dosahuje vysokého komfortu a nízké hlučnosti. Systém je možné propojit s centrálním ovládáním H-LINK pro řízení činnosti.
